Испытания изоляции повышенным напряжением

Проведение периодического испытания сопротивления изоляции электроустановок, оборудования и кабельной продукции предоставляет возможность определения степени их пригодности, удостоверения пожарной безопасности и защищенности обслуживающего персонала. Испытания изготовленного электротехнического оборудования и проводниковой продукции проводят на заводе-производителе, а также после выполнения капремонтов.

Технические особенности анализа характеристик изоляции

Свойства электроизоляции влияют на потери электрического тока в цепи и безопасность для персонала. К факторам, снижающим сопротивление изоляции, относятся:

• работа в агрессивных средах;
• повышенные температурные (Т ≥ 35˚C) и влажностные режимы (W = 60–100%);
• периодически возникающие перегрузки;
• действие вибрации.

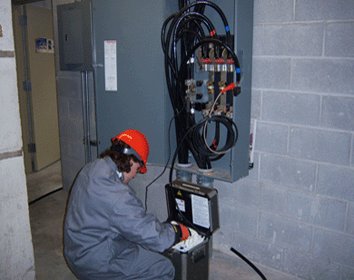

Определение сопротивления электроизоляции проводится мегаомметрами – приборами, измеряющими силу тока и величину вольтажа. Сопротивление изоляции будет измерено прибором в виде соотношения приложенного пульсирующего напряжения и силы тока.

Рекомендуемыми условиями выполнения действия являются:

• проведение их при Т ≥ +5˚C;
• обесточивание электроустановок или устройств;
• устранение загрязнений;
• заземление в течение 3 минут для снятия оставшегося заряда.

Номинальное напряжение испытания изоляции 250, 500 или 1000 В используется для проверки двигателей, цепей вторичной коммутации и других устройств вольтажом до 1000 В. Если напряжение в электроустановке превышает 1000 В – рекомендуется применять мегаомметры на 1000 и 2500 В.

Испытание изоляционной конструкции повышенным напряжением

Концепция проверки электроизоляции применением вольтажа высоких значений заключается в том, что выдерживает испытание только изоляция нормального качества. Дефектная изоляционная конструкция пробивается или разрушается.

На практике анализ качества электроизоляции повышенным вольтажом проводится:

1. Приложением испытательного напряжения после однополупериодного выпрямителя.
2. Приложением вольтажа переменного тока повышенного значения. Такому методу испытания изоляции повышенным напряжением предшествует проверка выпрямленным напряжением.

Замеры сопротивления позволят своевременно устранить дефекты или заменить конструкцию. Кабельную линию или другой элемент нужно заменить, если измеренное сопротивление будет меньше допустимого (для промышленных электроустановок – 0,5 МОм).

Дата публикации: 24.02.2016
